라이노에서 STL 파일로 내보내기 옵션 팁

3D 프로그램

라이노에서 모델링 작업후 3D 프린팅용 파일로 가장 무난한 파일이 STL 파일 입니다.

※ 라이노 5 버젼에서 STL 파일 변환 시 문제가 있는 경우가 많습니다. STL 파일 변환은 라이노 4 버젼에서 하시길 추천합니다.

STL 파일로 내보내기(export)할 모델을 선택하신 후 상단 File 메뉴중 Export Seleced...를 선택합니다.

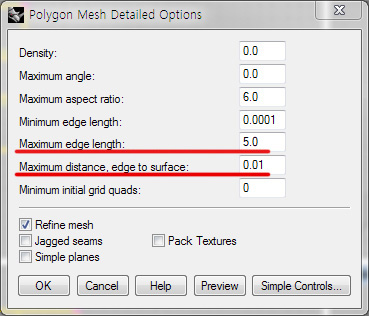

저장할 파일명을 입력한 후 STL 파일 변환 옵션값을 아래와 같이 맞춰줍니다.

Maximum distance 값을 조절하면 모델의 변환 해상도가 변하게 됩니다. 일반적으로 0.008~0.01 값이 가장 무난합니다. 하지만 변환 후 파일 크기가 너무 커질경우 0.015, 0.02 처럼 값을 조금씩 올리고 Preview로 확인해가면서 적당한 해상도로 저장하시면 됩니다. 해당 옵션값을 최소 0.008 이하로는 낮추지 않는게 좋습니다. 0.008 이하는 3D 프린팅 시 실제 출력해상도에 크게 영향을 끼치지 않는 미세한 수준입니다.

※ 라이노에서 문제없이 모델링을 한 후 STL 파일로 변환 하더라도 변환중 면들에 오류가 발생하는 경우가 많습니다.

3D몬에 파일 업로드 전 STL 파일의 오류를 체크하는 것이 좋습니다.

1. 생성된 STL 파일을 라이노에서 불러들여와 "ShowEdges" 명령으로 서페이스의 오류 확인

2. 또는 netfabb 프로그램으로 오류 확인 및 수정
